電流互感器是電力系統中最為關鍵的基礎設備，起到測量和保護作用，是用來測量電路中電流大小的裝置。當某一電路中的電流過大以至于不能通過儀器直接測量出來，這時在電路中電流互感器的另一側會準確地產生成比例的小電流，這樣就可以方便直接用儀器測量并記錄。電流互感器同時可以隔絕待測電路中可能出現的高電壓，以便保護測量?jī)x器。微型電流互感器也叫做精密電流互感器，可以作為標準電流互感器，與標準電流表、標準功率表或標準電度表等配合，來檢定相位低準確度的電表，功率表或電度表，微型電流互感器也是各種保護裝置和測量?jī)x表中的重要裝置，是反應一次系統真實電流信號的接口元件，廣泛應用于電力系統監控、保護、錄波和測距等技術領域.

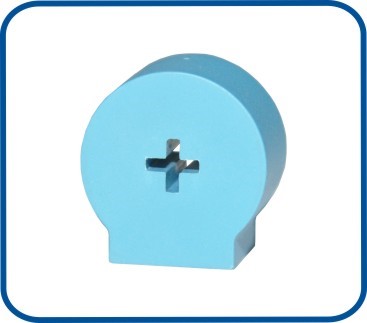

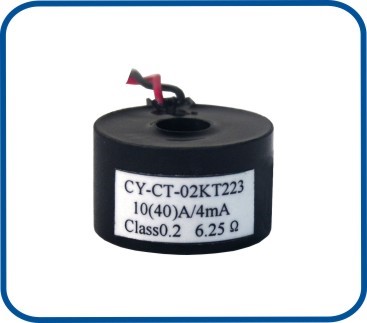

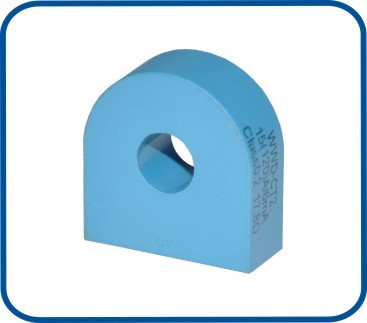

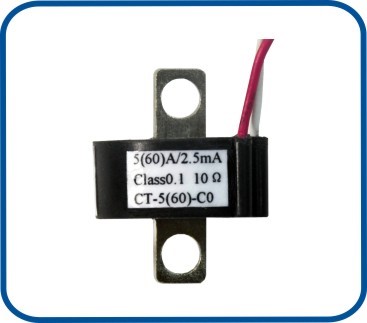

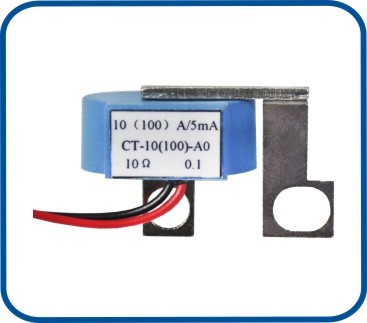

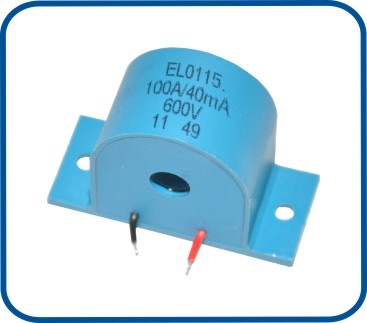

1.3產品照片：

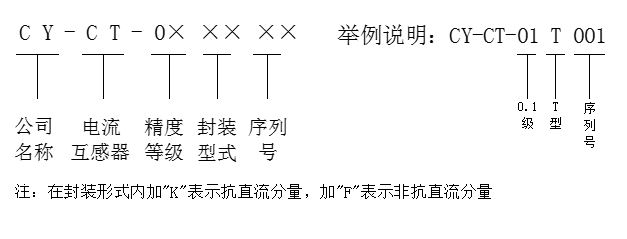

1.4產品訂貨編號說明:
1.5主要參數:
|
序號 |
技術參數 |
單位 |
技術指標 |
備注 |
|
1 |
額定一次電流 |
A |
1.5～20 |
|
|
2 |
最大電流 |
A |
6～120 |
|
|
3 |
額定二次電流 |
mA |
1～20 |
|
|
4 |
額定負載 |
Ω |
0～50 |
|
|
備注 |
執行標準：JB/T10665-2006、JB/T10667-2006、GB 1208-2006 |
|||
二、產品功能用途：
智能電子式電能表，單相或三相
繼電保護、電機保護，系統電流測量監測裝置，電能計量器
三、產品主要特點：
|
序號 |
電氣參數 |
單位 |
技術指標 |
備注 |
|||||
|
|
序列號 |
01 |
02 |
03 |
04 |
05 |
06 |
|
|
|
1.1 |
額定一次電流 |
A |
1.5 |
2.5 |
5 |
10 |
15 |
20 |
|
|
1.2 |
最大電流 |
A |
6/9 |
10/15 |
20/40/60 |
40/80/100 |
60/100 |
80/120 |
|
|
1.3 |
額定二次電流 |
mA |
1/5/7.5 |
1/1.25/2.5 |
2/2.5/5 |
4/5/10 |
6/7.5/15 |
8/10/20 |
|
|
1.4 |
額定負載 |
Ω |
0～50 |
|
|||||
|
1.5 |
精度等級 |
|
0.1/0.2/0.5 |
|
|||||
|
1.6 |
工作環境 |
|
環境溫度：-40～75℃；濕度：≤90% |
|
|||||
|
1.7 |
絕緣強度 |
|
耐壓：4kV/1mA/1min；絕緣電阻≥1000MΩ(500V/DC) |
|
|||||

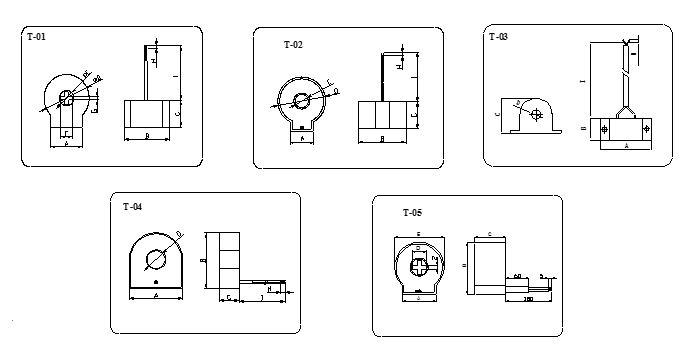

四、產品外形尺寸及接線原理圖：
|
序號 |
尺寸規格 |
單位 |
序列號 |
備注 |
||||
|
CY-CT-T01 |
CY-CT-T02 |
CY-CT-T03 |
CY-CT-T04 |
CY-CT-T05 |
||||
|
1 |
尺寸 A |
mm |
19 |
13 |
43.5 |
37.6 |
29.8 |
|
|
2 |
尺寸 B |
mm |
29 |
30.5 |
18.6 |
38.9 |
29.8 |
|
|
3 |
尺寸 C |
mm |
15.2 |
15.2 |
29 |
14.5 |
17 |
|
|
4 |
尺寸 D |
mm |
24.4 |
27 |
7 |
12.6 |
8.5 |
|
|
5 |
尺寸 E |
mm |
9 |
7.4 |
43.5 |
37.6 |
29.8 |
|
|
6 |
尺寸 F |
mm |
8 |
～ |
～ |
～ |
～ |
|
|
7 |
尺寸 G |
mm |
2 |
～ |
～ |
～ |
～ |
|
|
8 |
尺寸 H |
mm |
3～10 |
3～10 |
3～10 |
3～10 |
3～10 |
|
|
9 |
尺寸 I |
mm |
50～200 |
50～200 |
50～200 |
50～200 |
50～200 |
|
|
10 |
外形尺寸 |
mm |
19×29×15.2 |
13×30.5×15.2 |
43.5×18.6×29 |
37.6×38.9×14.5 |
29.8×29.8×17 |
|
|
11 |
安裝尺寸 |
mm |
|
|
|
|
|
|
|
12 |
最大重量 |
kg |
|
|
|
|
|
|
|
13 |
包裝規格 |
|
|
|
|
|
|
|
五、安裝使用說明：
六、產品使用典型案例：
七、特別說明
本公司可依據客戶的特別要求而進行專門設計制造。
