適用于
≤24kV絕緣母線
≤0.72kV非絕緣母線
應用
>電流傳感器適用于智能電網低壓/中壓C-GIS開關柜電纜母線和絕緣套管的電流測量;
>電流傳感器應安裝在絕緣電纜，屏蔽電纜連接器或任何其他類型的絕緣導體上。
|
型號 |
CY-ECTST1 |
|
|
系統電壓（電纜總線） |
24kV |
|
|
絕緣等級 |
0,66/3kV (0,72/3kV) |
|
|
電流比 |
相電流 |
600A/1V（max. 4 times ） |
|
零序電流 |
20A/0.2V |
|
|
精度 |
相電流 |
0.5S（5P10） measuring, metering , protection compatible |
|
零序電流 |
10P10(＜1%@1%~120%In) |
|
|
短時熱電流 |
20xIn |
|
|
負載（負載電阻） |
≥20k? |
|
|
頻率 |
50/60 Hz |
|
|
工作溫度 |
-40°C to +70°C |
|
|
電流傳感器類型 |
phase current & zero sequence current sensor |
|
|

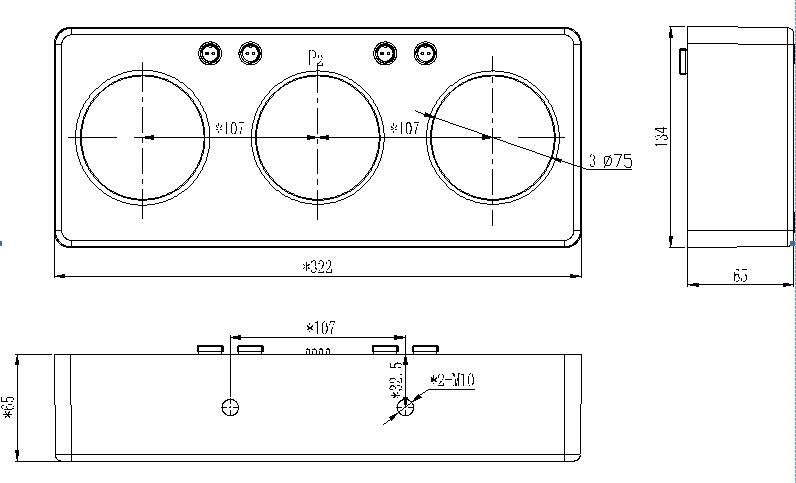

安裝方法和尺寸 |
thro-core installation on the busbar bushing |
|
|
hole diameter 3-Φ75mm |
||
|
installation screw hole equipped at he bottom |
||
|
標準 |
GB/T 20840.8 (GB/T 20840.6) IEC 60044-8 (IEC 61869-6) |
|
|
連接類型 |
aviation plug--lead terminal |
|
|
連接線 |
RVSP Shield line L = 3 m (length can be customized) |
|
LPCT通過屏蔽導線接地
