微型電流互感器 一體式CT組件
一、產品簡介
電流互感器是電力系統中最為關鍵的基礎設備，起到測量和保護作用，是用來測量電路中電流大小的裝置。當某一電路中的電流過大以至于不能通過儀器直接測量出來，這時在電路中電流互感器的另一側會準確地產生成比例的小電流，這樣就可以方便直接用儀器測量并記錄。電流互感器同時可以隔絕待測電路中可能出現的高電壓，以便保護測量?jī)x器。微型電流互感器也叫做精密電流互感器，可以作為標準電流互感器，與標準電流表、標準功率表或標準電度表等配合，來檢定相位低準確度的電表，功率表或電度表，微型電流互感器也是各種保護裝置和測量?jī)x表中的重要裝置，是反應一次系統真實電流信號的接口元件，廣泛應用于電力系統監控、保護、錄波和測距等技術領域

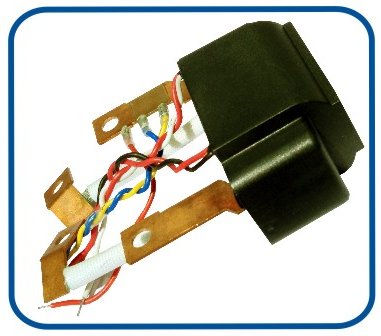

產品照片：
產品訂貨編號說明：
主要參數：
|
序號 |
技術參數 |
單位 |
技術指標 |
備注 |
|
1 |
額定一次電流 |
A |
5～10 |
|
|
2 |
最大電流 |
A |
20～60 |
|
|
3 |
額定二次電流 |
mA |
2～5 |
|
|
4 |
額定負載 |
Ω |
0～50 |
|
|
備注 |
執行標準：JB/T10665-2006、JB/T10667-2006、GB 1208-2006 |
|||
二、產品功能用途：
智能電子式電能表，單相或三相
三、產品主要特點：
PT和CT組合在一起，不但保證電能表計量準確，而其使電能表在掉零線時仍然能正常工作；
采用高導磁率磁芯，全封閉，機械和耐環境性能優，電流隔離能力強，外形美觀；
一次引出采用軟線連接，適用于多種端孔及端子間距，應變靈活；
線性輸出電流精度高，可實現多變比輸出。
產品技術參數：
CT參數：
序號
電氣參數
單位
技術指標
備注
序列號
01
04
1.1
額定一次電流
A
5
10
1.2
最大電流
A
20/40/60
40/60
1.3
額定二次電流
mA
2/2.5/5
4/5
1.4
額定負載
Ω
0～50
1.5
精度等級
0.1/0.2/0.5
1.6
工作環境
環境溫度：-40～75℃；濕度：≤90%
1.7
絕緣強度
耐壓：4kV/1mA/1min；絕緣電阻≥1000MΩ(500V/DC)
PT參數：
序號
電氣參數
型號規格
額定電流（A）
初級穿心匝數
輸出電壓（V）
負載電阻（Ω）
1
1（30）A
1
2
6
560
2
1（40）A
1
1/2
3/4/6
560/1K
3
1（60）A
1
1/2
2.5/3.3/5.8/6
400/720/3K

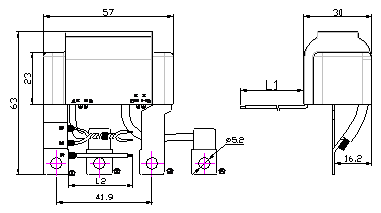

四、產品外形尺寸圖：
五、安裝使用說明：
六、產品使用典型案例：
七、特別說明
本公司可依據客戶的特別要求而進行專門設計制造。
