IEC 250A彎頭連接器適用于15kV和24kV電力系統
250A連續額定電流。 作為IEC RMU的出線電纜終端和IEC RMU的組合變壓器。 電纜段：25-120mm2。 滿足標準EN50180-50181 A型套管設計，IEC60502.4，GB / T12706.4等
參數
|
項目 |
參數 |
|
|
電壓 |
15kV |
24kV |
|
額定電流 |
250A |
250A |
|
5分鐘交流耐壓 |
39kV |
54kV |
|
15分鐘直流耐壓 |
35kV |
48kV |
|
部分放電 |
15kV，≤10pC |
20kV，≤10pC |
|
閃電脈沖電壓 |
95kV |
125kV |
|
熱電流 |
10kV，0.8s |
10kV，0.8s |
|
動態電流 |
20kA，10ms |
20kA，10ms |
|
電纜 |
25～120mm2 |
35～120mm2 |
包裝
直連接器清潔紙
接線硅膠
安裝板安裝說明
證書

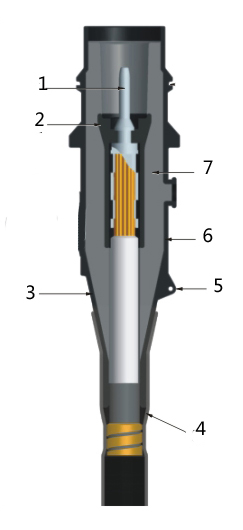

結構體
1，連接端子2，內半導體層
3，應力消除4，電纜入口
5，接地孔6，外半導體層
7，絕緣層
型號選項
|
Model |
Cable Section(mm2) |
Core Insulation OD(mm) |
Code |
|
CYSESZC-15/250-25 |
25 |
16.3～17.8 |
A |
|
CYSESZC-15/250-35～50 |
35～50 |
17～20 |
B |
|
CYSESZC-15/250-70～95 |
70～95 |
20～23.1 |
C |
|
CYSESZC-15/250-120 |
120 |
23～24.6 |
D |
|
CYSESZC-24/250-35～50 |
35～50 |
19～22 |
A |
|
CYSESZC-24/250-70～95 |
70～95 |
22～25.1 |
B |
|
CYSESZC-24/250-120 |
120 |
25～26.6 |
C |
